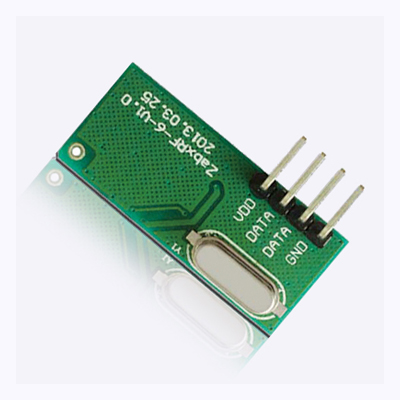

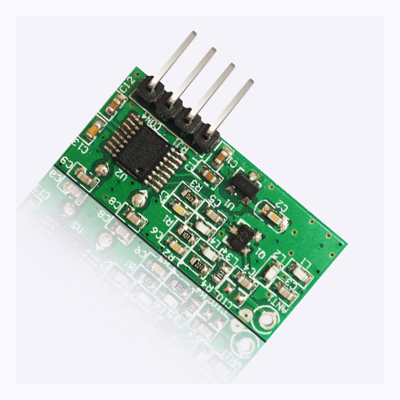

ZABXRF-6是UHF超高频无线数据接收模块，设定载波频率为868.35MHZ,可以在(850—950MHZ)频段之间定制，接收灵敏度可达-110dBm,内部锁相环，采用00K ASK内部调制方式，最高接收速率可达10Kbps,使用简单，无需外加任何电路即可实现无线信号输入和无线数据输出，功耗低，高低温特性好，接口连接简单，数据输出稳定可靠，抗干扰能力强，非常适合安防产品出口欧美的生产厂家采用，广泛应用于车库门，家居智能，安防报警，环境监测等领域，性能优异，性价比强，技术支持强。

一、选购说明：

买模块需要先确定频率 芯片型号 振荡电阻 地址码，缺一不可！这些参数应与发射匹配，否则无法使用！
1、频率（315M 433M 310M 430M等等）

2、芯片（支持学习编码芯片型号为： 2260，2262，1527，2240 结尾的芯片的遥控器，不同厂家的芯片型号前缀可能不同，只对数字部分。

3、产品功能：

例：遥控器为4键符号分别为ABCD，接收为D1 D2 D3 D4,4路,A键-D1,B键-D2,C键-D3,D键-D4：

      2.1、T4自锁：按一下A键，D1高电平，放开A键，D1仍处于高电平状态;再按一下A键，D1低电平！不影响其他数据输出。

      2.2、M4点动：按住A键，D1高电平，放开A键，D1低电平！不影响其他数据输出。

      2.3、L4互锁：按一下A键，D1高电平，D2-D4低电平，放开A键，保持状态！再按一下B键，D2高电平，D1 D3 D4低电平！按某键，某路始终高电平，其他低电平！



以上全部匹配上才可用

二、应用领域：

数据传输、无线遥控开关、遥控插座、道闸、遥控伸缩门，遥控电动门、遥控车库门、遥控卷闸门、平移门、遥控开门机、关门机等门控系统、遥控窗帘、报警器、遥控摩托车、遥控电动车，遥控玩具、防盗报警主机、汽车防盗产品、家庭防盗产品、遥控LED、遥控音响、安防等民用及工业配套遥控领域。

三、使用说明："脚位/名称/功能说明

6.1脚位/名称/功能说明

a：ANT/接天线端，天线位置对模块接收效果亦有影响，使用前接上天线，天线尽可能伸直，远离屏蔽体、高压及干扰源的地方，以达到最佳的接收效果；波长=光速/频率。一般采用50欧姆单芯或多芯导线，天线的长度：315M的约为23cm，433M的约为17cm；
b:VCC 电源正极。电源电压要求稳定且波纹系数低，需多级滤波（如增加磁珠﹑电感﹑电容等）。不能有太大的偏差！否则距离会变近！
c:D3-D0或10～13:编码有效时输出TTL高电平，可直接接至单片机或控制电路。在试用模块时，可直接外接按键，将LED灯正极接模块D1脚，负极直接接地，这样就可以驱动LED的亮和灭！如果要驱动更大功率的器件，需另外扩展电路！
d:GND 电源负极
e:VT解码有效确认输出端（常低）解码有效变成高电平（瞬态）。在在芯片进行控制时可以用到，一般来说可以不用;  。
注：1、若配合单片机使用建议MCU时钟频率在4MHZ以下并且晶体尽量远离RF接收模块，否则晶体的高次谐波会影响通讯距离。
       2、发射模块最好能垂直安装在主板的边缘，应离开周围器件5mm以上，以免受分布参数影晌。模块的传输距离与调制信号频率及幅度，发射电压及电池容量，发射天线，接收机的灵敏度，收发环境有关。一般在开阔区最大发射距离约800米，在有障碍的情况下，距离会缩短，由于无线电信号传输过程中的折射和反射会形成一些死区及不稳定区域，不同的收发环境会有不同的收发距离。

6.2学习方法。

本套件使用对码开关对码。操作时先通电，方法如下：

1、清空/删除ID：按住学按键，LED闪烁，约5秒后LED长亮，删除工作结束，之前所学所有遥控器清零。

2、对码：长按对码开关约2秒，LED闪烁，表示进入学习状态，松开按键;再按遥控器任意一键约2S,LED熄灭，表示学习成功。在学习状态中，如无遥控器输入，3秒后自动退出学习状态。

注意事项：

A、如果学习好的遥控器在使用过程中丢失，只需将接收控制器中所存储的信息清除，所丢失的遥控器将无法对该接收控制器进行遥控，欲重新取得使用权, 必须由主人再重新学习一次方可使用。

B、控制器最多配遥控器16只，如再配，则第一个学习的遥控器失效，第18个····依此类推。

C、如果发现别人的遥控器也可以控制您的开关(重码现象)。则先将控制器进行清码，然后将遥控器换成另外一个，重新配套即可。

特性：

1.接收带宽360KHZ,抗干扰能力强，镜像抑制达20dbm;

2.灵敏度高达-110dbm,接收距离远;

3.良好的杂散辐射抑制能力，易通过各种检测标准;

4.良好的本振辐射抑制能力，可多个模块一起工作，单发多收，不会干扰，一起使用不影响距离;

5.最高接收速率可达10Kbps;

6.模块内部稳压，电压输入范围：3.3V-5.5V;最低可调至3V;

7.低功耗，工作电流约10MA左右;

8.数据接口简单，单片机、解码芯片可直接连接;

9.采用晶体本振，频率稳定度高;体积小，性能指标一致好;

10.高低温特性好，温度范围：-40摄氏度到85摄氏度;

11.无铅贴片焊接工艺，符合ROSH标准;

12.发射机功率在10dbm时，直接可视距离达350米以上;

使用注意事项:

1.接收模块数据输出口的驱动电流有限，若直接驱动单片机，建议单片机I/O口不接上拉或下拉电阻，单片机内部上拉或下拉电阻设为禁用状态;

2.868.35MHZ引用可配置长度为约8.3CM-9CM的细导线作为简易电线，也可用阻抗50欧姆，驻波比小于等于1.5，增益大于等于2的单极天线，这样可发挥模块的最佳性能;

3.低数据速率可提高接收机的灵敏度，最佳设置为100-2.5Kbps,当然可设置在10Kbps以内的其他高速率;
