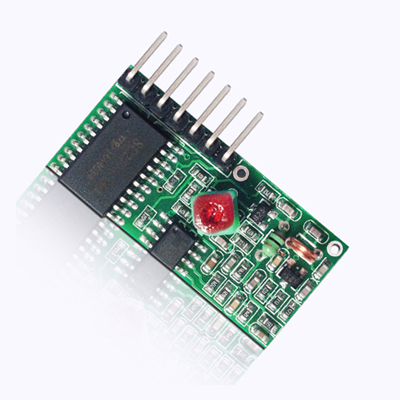

ZR5-J接收模块采用超再生接收电路，线路设计简单，生产方便，生产成本低，体积小，功效超低，所以被广泛使用，这种设计有很多优点，它可以和各种解码电路或单片机配合，设计电路灵活方便。

一、购买前要先确定频率。使用时接收频率、芯片品牌、振荡电阻，地址码应与发射匹配，否则无法使用！有信号时输出高电平，没有信号时输出低电平。PT2272/HS2272/SC2272或者兼容的固定码芯片，可与各款固定码遥控器配合使用。设计电路灵活方便，使用极为方便，并且价格低廉，所以被广泛使用。模块采用超再生接收电路，带有解码IC可直接使用，功耗低。解码使用。

1、频率（315M 433M 310M 430M等等）

2、芯片（HS2272  PT2272 SC2272 等等前面字母不能省略，不然振荡电阻也会不一样！）后缀有L4 M4 T4，他们的功能不同：

例：遥控器为4键符号分别为ABCD，接收D1 D2 D3 D4,4路,A键-D1,B键-D2,C键-D3,D键-D4：

a、T4自锁：按一下A键，D1高电平，放开A键，D1仍处于高电平状态;再按一下A键，D1低电平！不影响其他数据输出。

b、M4点动：按住A键，D1高电平，放开A键，D1低电平！不影响其他数据输出。

c、L4互锁：按一下A键，D1高电平，D2-D4低电平，放开A键，保持状态！再按一下B键，D2高电平，D1 D3 D4低电平！按某键，某路始终高电平，其他低电平！

3、振荡电阻（18脚的芯片是第15～16脚之间，以4结尾的一个电阻474，824等） 。编码IC和解码IC的速率一致和码的格式一致（即振荡电阻要匹配），否则将会影响距离乃至不能通讯。

4、地址码：需要您自己用烙铁焊，如果这个没有做好，最终遥控器还是不能用的！

以上全部匹配上才可用！要是您不认识这些东西，请把遥控器拆了，把里面的板子拍个清楚点的照片给我，以免浪费您宝贵的时间，还耽误您的使用！

二、应用领域：

数据传输，无线遥控开关、遥控插座、道闸、遥控伸缩门、遥控电动门、遥控车库门、遥控卷闸门、平移门、遥控开门机、关门机等门控系统、遥控窗帘、报警器、遥控摩托车、遥控电动车、遥控玩具、防盗报警主机、汽车防盗产品、家庭防盗产品、遥控LED、遥控音响、安防等民用及工业配套遥控领域。

三、使用方法：

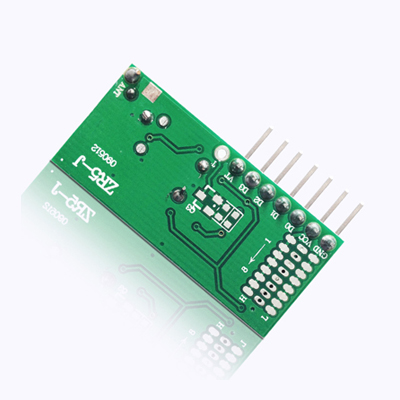

脚位/名称/功能说明：

a：ANT/接天线端：天线位置对模块接收效果亦有影响，使用前接上天线，天线尽可能伸直，远离屏蔽体、高压及干扰源的地方，以达到最佳的接收效果；波长=光速/频率。一般采用50欧姆单芯或多芯导线，天线的长度：315M的约为23cm，433M的约为17cm；

b:1脚VCC 电源正极：电源电压要求稳定且波纹系数低，需多级滤波（如增加磁珠﹑电感﹑电容等）。不能有太大的偏差！否则距离会变近;

c:D3-D0或D1-D4:解码有效时输出TTL高电平，8421码,有信号时为高电平5V，没有信号为低电平0V，电流为20mA，可直接接至单片机或控制电路。在试用模块时，可直接接LED灯，将LED灯正极接模块D1脚，负极直接接地，这样就可以驱动LED的亮和灭！如果要驱动更大功率的器件，需另外扩展电路！(关于8421码：如果是4键的遥控器是1对1控制的，就是0100，0001，1000，0010这4个状态。如果是4键以上的遥控器，输出可能就是1100，1001，0011等各种状态！具体说明的，请看您的课本，不再另外解释！);

d:4脚GND ：电源负极 。

e:VT解码有效确认：输出端（常低）解码有效变成高电平（瞬态）。在在芯片进行控制时可以用到，一般来说可以不用  。

注：1、若配合单片机使用建议MCU时钟频率在4MHZ以下并且晶体尽量远离RF接收模块，否则晶体的高次谐波会影响通讯距离。

2、模块最好能垂直安装在主板的边缘，应离开周围器件5mm以上，以免受分布参数影晌。模块的传输距离与调制信号频率及幅度，发射电压及电池容量，发射天线，接收机的灵敏度，收发环境有关。一般在开阔区最大发射距离约800米，在有障碍的情况下，距离会缩短，由于无线电信号传输过程中的折射和反射会形成一些死区及不稳定区域，不同的收发环境会有不同的收发距离。
