一、概述:

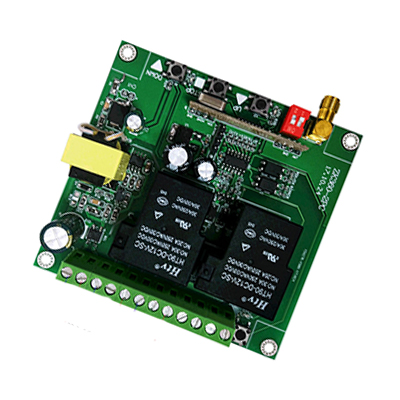

智安宝电子厂设计制造的本款交流90V-240V宽电压两路遥控开关，开关电源采用专业开关电源管理芯片，隔离电源变压器，电源电压稳定，完全解决阻容降压而使电源电压不稳定，导致整个开关不稳定的现象。本遥控开关采用30A继电器，可负载较大功率用电器,遥控控制输出是独立学习按键值型单片机解码，可灵活配置各款遥控器，不受数据码影响，可学习多个遥控器,操作简单配套灵活；输出工作方式采用拨动开关进行切换，(点动、自锁、互锁、一路自锁一路点动)可任意选择，使用方便，另外新增手动，与限位开关工作方式。适用于多个领域多种用途，方便客户配套各种自己喜欢的遥控器，避免了老款固定键位只能配单一款式遥控器的尴尬。主要应用于车库门控制、灯光控制、电动门、遥控窗帘、起吊设备、电机控制、水泵、投影幕升降器控制及安防行业等领域，具有安装方便,使用简单安全可靠等优点。

二、技术参数

工作电压：AC90V-240V

工作频率：315MHz/433MHz/303.875(可选)遥控

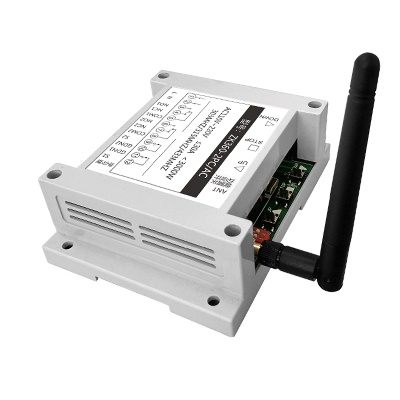

最大负载：3000瓦,额定负载1500瓦   重 量:0.2KG(含外壳)

工作方式：通过拨动开关切换,点动、自锁、互锁、一路自锁一路点动

尺寸：92mm×86.86mm×22mm(不含外壳)

三、学习方法：

按一下学习按键，开始学习遥控第一个按键，学习到的遥控按键是控制第一路继电器的，同时与主板的“上”键同功能；按两下后学习遥控第二个按键，学习到的按键是用来控制控制器第二个继电器的，与主板“下”键功能一致；按三下后学习遥控器第三个按键，学习到的按键可同时控制两路继电器断开（即相当于电机“停止”键或做“总关”键，与主板上的手动停止键功能一致）

清除方法：长按1次学习键6秒后清除的是控制第一个继电器的遥控器按键值；连按2次学习键后按住不放，6秒后清除控制第二个继电器的遥控器按键值；连按3次学习键后不放，6秒后清除的是同时控制2路继电器断开的遥控器按键值。

四、拨动开关功能：

1 和2都不拨在ON上，实现的是非锁（点动）；1拨在ON上，2不拨在ON上,实现的是自锁；1不拨上，2拨在ON上实现的是互锁；1和2都拨在ON上,实现的是一路自锁和一路非锁。

五、S1与S2是限位端子：

S1短路时对第一路继电器限位，S2短路时对第二路继电器限位

应用领域：

遥控开关、防盗报警、遥控门锁、遥控电动卷帘门窗、水泵遥控、工业控制产品等；

（特别声明：严禁用于干扰其他遥控信号等非法用途，违者责任自负！）
